灯光设计对于新建筑的设计和整修过程有着举足轻重的意义。用户对于良好的灯光越来越要求，足够的亮度、少量的眩光、光色的透视和灯光造成的阴影等都受到用户和照明设备的工作人员关注。近几年，特别是在德国节能规范 EnEV2007实施后，灯光设计对于新建筑的设计和整修又更加重要了。除此之外，灯具所耗费的能源在核发「能源表现证书」时也会被考虑在内，暖、冷气、通风等消耗的电力也是如此。 正因如此，消费者对于节省能源与成本的考虑也激增了许多照明设备的销售。

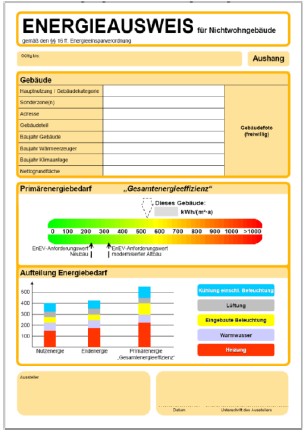

　　图1 非住宅建筑物的「能源表现证书」 (数据源：)

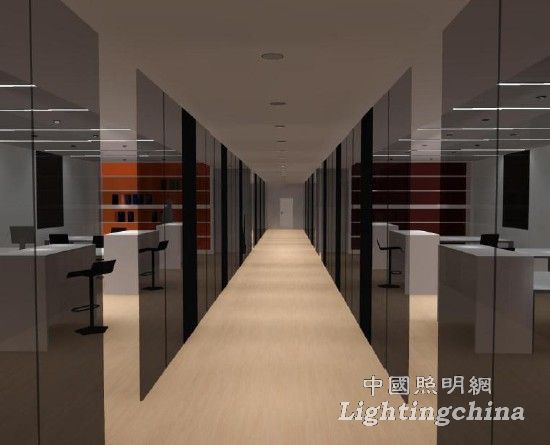

　　图2 使用灯光控制系统的开放式办公室 (数据源：DIAL)

　　专业照明设计需要专业的知识和正确的工具，一般偏好仿真图片让客户留下深刻印象。 尽管市面上许多软件可以产生良好的演示图， 然而，真正的灯光规划会考虑实体状况，特别是光源 (光谱)、灯具 (光分布)、调光值 (灯光控制系统)、建筑物材料 (反射角度和传送) 等因素;因此需要适合且正确的软件来应付如此复杂的工作，例如受到全球用户肯定的照明设计与计算软件DIALux。DIALux 4.10版本提供专业设计师一切所需，快速地计算空间大约需要的灯具数量及提供简报用途的专业文件。这个免费的软件以免费下载的方式在DIAL官网 (www.dial.de) 提供给世界任何需要和想要的人。

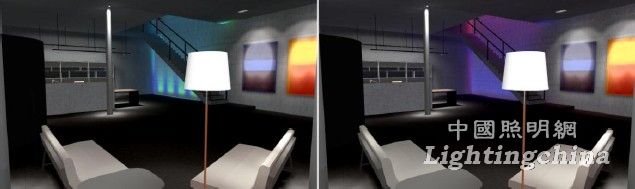

　　图3 RGB控制的大厅 (数据源：DIAL)

　　对照明设计而言，空间尺寸对灯光是不可或缺的。没有光的空间是黑暗的，隐形的。透过光，空间才得以存在，但光却不需要空间来证明其存在性。也因如此，建筑物与庭园规划，以及灯光规划是全然不同的领域。设定空间尺寸的阶段必须使用照明设计软件，若是以手绘的方式进行这个复杂的阶段，非

　　常容易造成错误。此外，DIALux针对 Autodesk 产品提供各种接口。过去最简单但最令人难以满意的方式是以 DXF 或 DWG 格式导入后以平面图检视。方法是先将平面图导入 DIALux 后再以轮廓采纳内部或外部的空间;利用导入的平面图转换并设定简单的多角型后成为一个新的设计案。虽然过去在这个情况下只能将DIALux当作检视的工具;但是仍为用户省去了重新测量和绘制图型的时间。现今的版本提供建筑信息模型 (简称 BIM) 来规划，尽管这仍非最好的方法，但我们相信将来会有更多更好的方法。

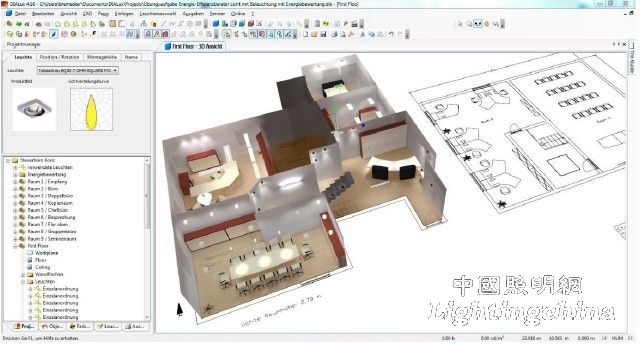

　　图 4 以DWG 文件为背景在DIALux规划灯光 (数据源：DIAL)

　　许多 Autodesk 相关产品例如Revit, AutoCAD MEP等，可以用gbXML 文件导出 (请见 www.gbXML.org)。这类 gbXML 文件可将建筑物转换成单位在 CAD 建筑系统与 DIALux 这类分析软件之间互换。在 gbXML 中会将建筑物主体视为完整的对象。包含在 gbXML 文件之内的有除了位置、热输入、白昼光量、排列甚至建筑物的对面或部分所造成的阴影之外， 还有更小的单位如楼层或房间，和在建筑物外墙上的装置如门窗或小孔洞等。用户可以直接开启档案进行灯光规划，不需费时费心重新测量绘制整栋建筑物。所有的空间、地板、墙、天花板、门窗等都已经在里面，灯光设计师只需专注在照明设计这件工作就可以。这样的设计流程对于大型的规划案所节省下来的时间成本是非常可观的，甚至可高达九成，对于时间就是金钱的现代社会而言，这是个无价的资产。由于 DIALux 拥有所有需要的组件，规划完成后便可呈现结果，包括零件列表、规划结果、装配与安装的位置图、三维演示图、伪色演示图、影片片段、灯光场景的灯具排列图与调光值，都可以打印出来或制成 PDF 文件，有些也可以成为JPEG, BMP, AVI 等图片文件，或拖拉到 Powerpoint、Word、Excel 中使用，

　　甚至储存成 DXF, DWG, GAEB 或 RTF 格式。这表示DIALux 完全可以融入专用用户的数字工作流程里。

　　专利的 STF 接口是目前 DIALux 与 Autodesk 产品最佳的接口，这是由本公司研发而成，专门用在灯光设计过程中转换CAD 程序参数的双向工具。目前 Autodesk 也针对 AutoCAD MEP 提供 STF 接口，许多厂商也将 STF 合并到自家的软件内，例如 Revit。 有了 STF 的帮忙，最重要的建筑物和空间参数都能通过 gbXML 从 CAD 转换出来，也能转换原有的灯具位置;这对之前已完成的建筑物是非常有利的，且灯具的位置是由外部参数设定的。还有，之前虚设的灯具也会出现在 DIALux 内，但这只要用鼠标点一下就可以用真实的产品取代。 STF 接口最特别的是「返回路径」，也就是当完成照明规划之后，用户将计算结果、灯具 (三维仿真模型) 、电子参数 (功率输入、电压) 、说明和更多的信息转回到 CAD 程序之后，灯光计算的结果就会出现在CAD程序内。对电器规划师而言，将灯具加到规划案就变得简单许多，其它像灯具和自动洒水系统这类组件自动碰撞控制的功能也可以方便、正确地进行。 DIALux 与建筑设计程序兼容的非常好，未来的数字规划流程将持续朝 BIM 方向进行。DIALux 已提供通过与 gbXML 和 STF结合的解决方案。未来的下一个阶段是创造 IFC 接口。

　　DIALux 提供二十六种语言，对用户完全免费，完全不需要任何花费。DIALux 是独立执行的软件，不需安装其它程序。目前为止已有一百五十五家灯具厂商提供 DIALux 专用的产品电子目录，无论是在线或脱机都可以使用。灯具加上灯泡的各项产品目录，您有许多值得信赖的数据可供在照明规划和灯光设计中使用。
